家装电路布线图：一步一图，轻松掌握布线技巧

在家庭装修中，电路布线是至关重要的一环。它不仅影响家庭的安全，还关系到未来生活的便利性。下面我们将通过图解和实践的方式，为您详细介绍家装电路布线的原则和操作方法。

一、准备工具与材料

在进行电路布线之前，我们需要准备一些必要的工具和材料。包括云石机、水平尺、卷尺、记号笔、弯管工具、电工胶布、剥线钳等。这些工具将帮助我们顺利完成布线工作。

二、定位与开槽

1、我们要根据开关、插座、灯具的位置进行电路定位。定位完成后，使用云石机在墙面弹出控制线，然后开槽。开槽时，应尽量减少横槽，以避免影响墙体的承重能力。槽的深度应保持一致，现在普遍采用PVC管直径+10mm的深度。同时，槽线要保持笔直，以确保布线的整齐美观。

三、线管的选择与布设

线管分为冷弯管和PVC管两种。建议使用315重型PVC管进行布线，而冷弯管则适用于转弯或需要弯曲的地方，因为它弯曲而不易断裂，转角有弧度，方便日后维修更换电线。

四、弯管处理

使用弯管工具对冷弯管进行弯曲，弧度应为线管直径的6倍。先排管，再用钢丝穿过，这样以后维修更加方便。

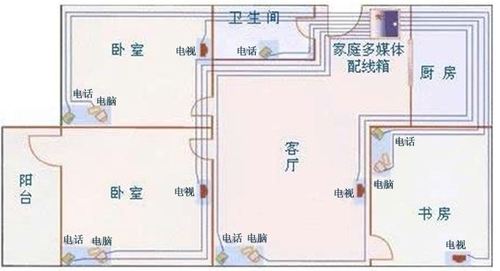

五、强弱电的间距与屏蔽处理

强弱电的间距应保持在500mm，以防止信号干扰。如果条件不允许达到这个间距，应对弱电进行屏蔽处理，确保强弱电不共用同一管槽。

六、管内电线的铺设原则

同一管内应只穿入同一回路的电线，且电线的总截面积不应超过管内截面积的40%。这样可以保证管内的电线散热良好，也便于日后的维修和更换。

七、插座面板的统一高度

房间内的电源、电话、电视插座面板应在同一高度上设置，插座之间的距离不应小于一个暗盒的大小，以保持整体的美观性和实用性。

八、PVC管的固定与连接

PVC管应用管卡固定，接头应使用配套的接头，并用PVC胶水粘牢。弯头应使用弹簧弯曲，同时操作时需穿绝缘鞋，确保施工安全。

九、导线接头的处理

配管内的导线接头应设在接线盒内，暗盒内的线头应用胶布封好，并留出10-15公分长度的线头，以确保安全和方便维修。

家装电路布线是一项技术活，需要我们严格遵循安全原则和规范操作。通过本文的图解与实践，希望能为您在家庭装修过程中提供有益的参考和指导。在实践中不断积累经验，您一定能够成为家装电路布线的专家。
